长期以来，由于市场和技术等多种原因，我们提起防水工程，首先想到的就是附加各种防水层，并不重视最重要的结构自防水，附加防水层的使用寿命有限，远低于结构设计寿命，失效后导致难以根治的渗漏问题。

近年来，行业对于混凝土结构自防水的重要性已经达成共识，已经发布实施的防水最高规范《建筑与市政工程防水通用规范》GB55030-2022明确规定：“地下工程防水设计工作年限不应低于工程结构设计工作年限”，由于其他附加防水层措施都无法保证与结构同寿命，混凝土结构自防水才是防水之本。

如何实现“混凝土结构自防水”？除了混凝土本身要通过配合比设计达到高密实抗渗性，以及施工缝及后浇带等接缝节点要采取有效密封措施之外，还要掺入或涂刷使混凝土结构具有裂缝自修复的功能材料，目前市场上最具代表性的就是水泥基渗透结晶型防水材料。

混凝土水化反应的凝固机理，决定了裂缝是不可避免的，所以，如果不能有效地控制裂缝，再高抗渗等级的防水混凝土也会失效，毕竟试验室环境下试块确定的抗渗等级，放到施工现场这个现实环境下就很难控制。

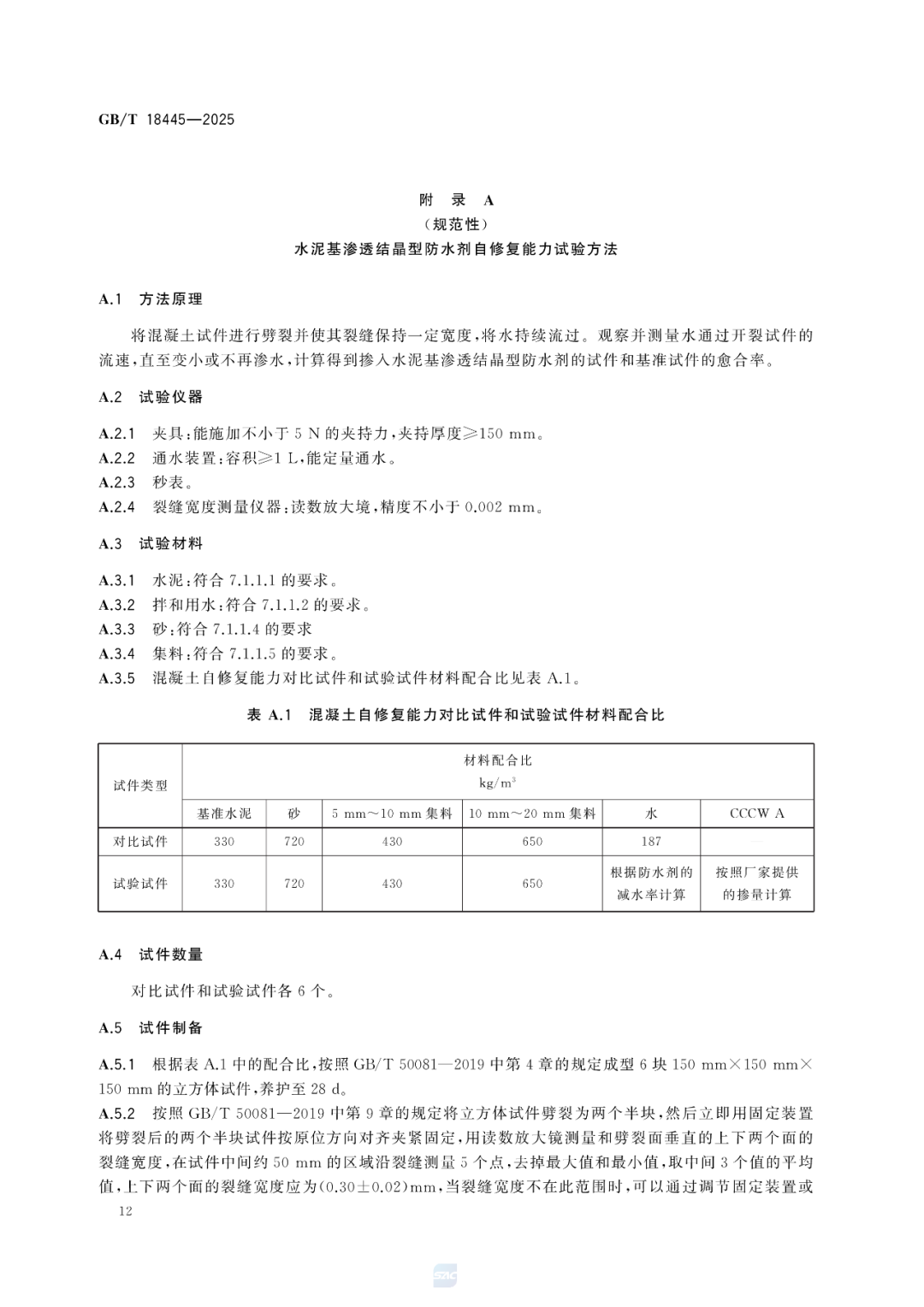

针对这一核心问题，裂缝自愈修复材料应运而生，这种活性化学物质，掺入混凝土内部或者表面，一旦混凝土产生细微裂缝，遇水溶解渗透，可与水泥水化产物结合生成不溶于水的针状结晶体，填塞微裂缝实现自愈合。

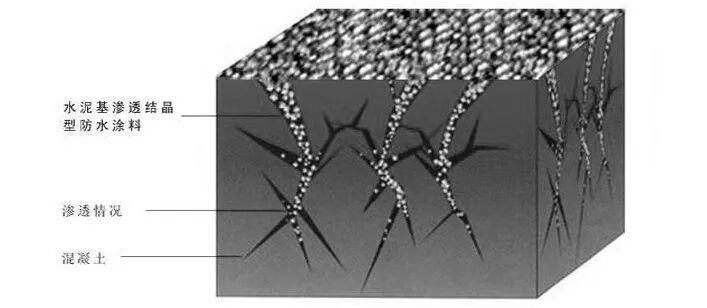

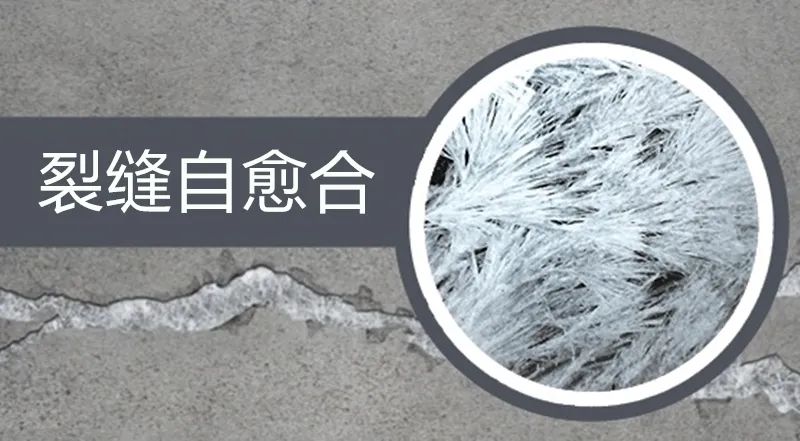

裂缝自愈合示意图

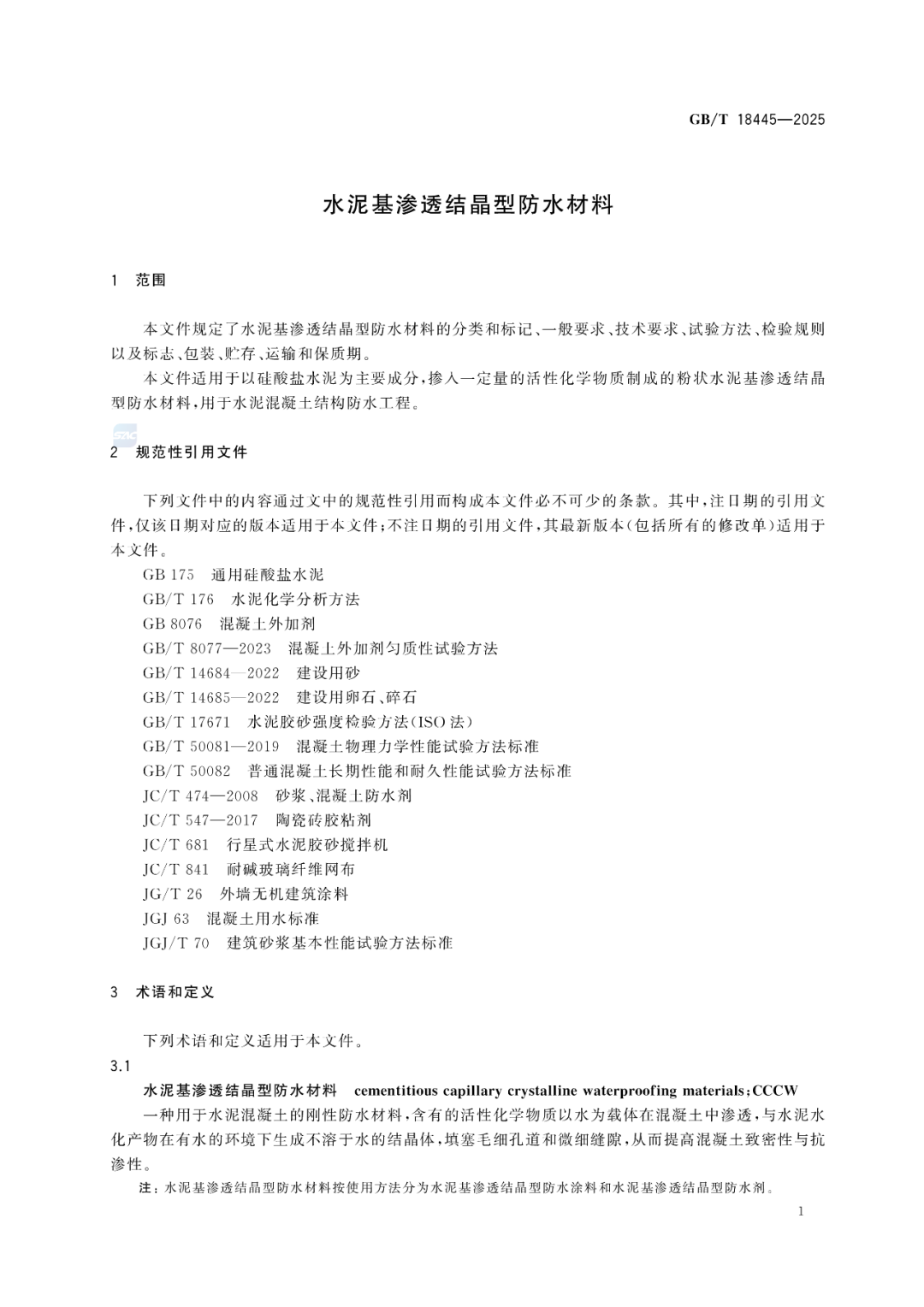

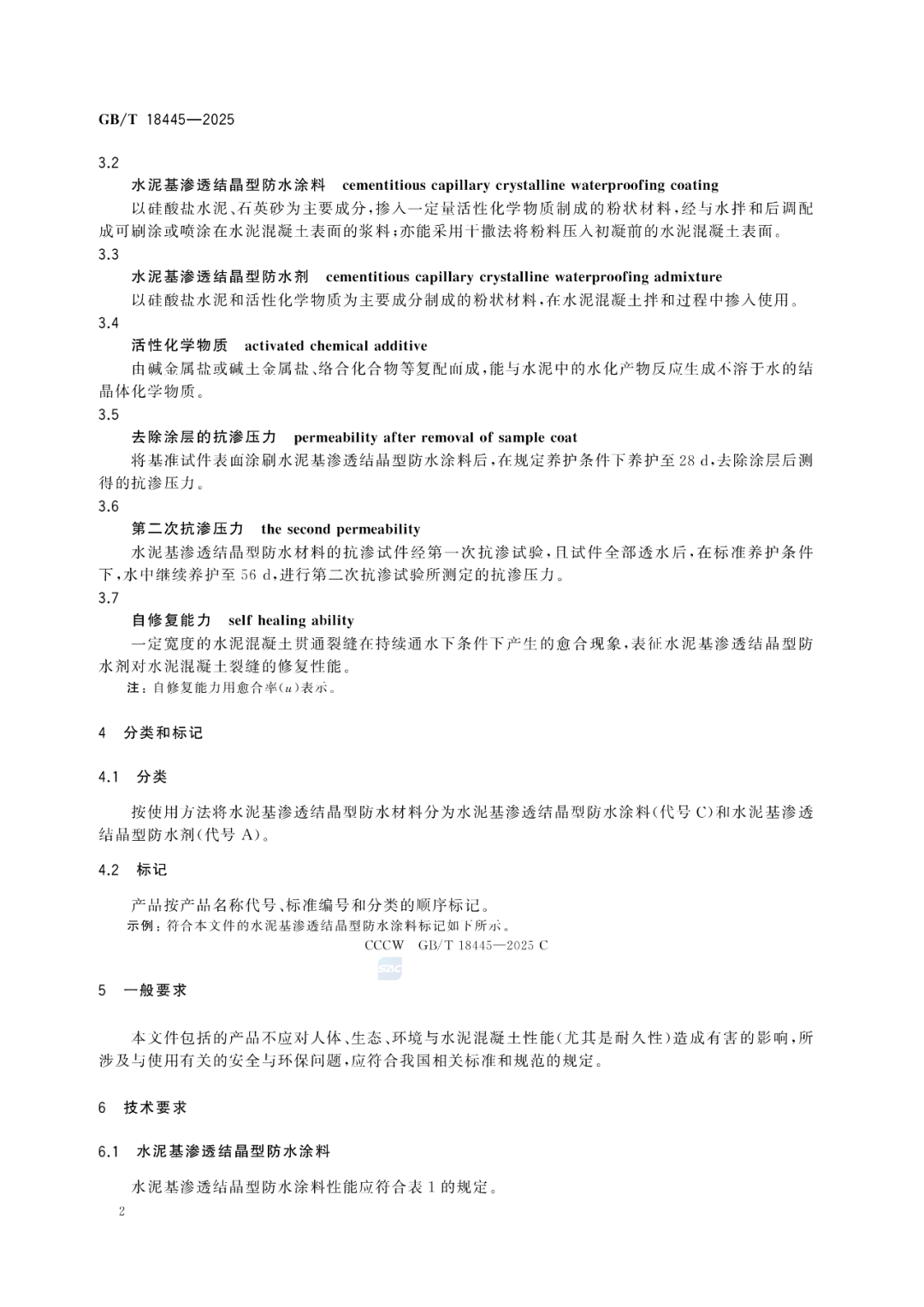

水泥基渗透结晶型防水材料，又分为“水泥基渗透结晶型防水剂”和“水泥基渗透结晶型防水涂料”：

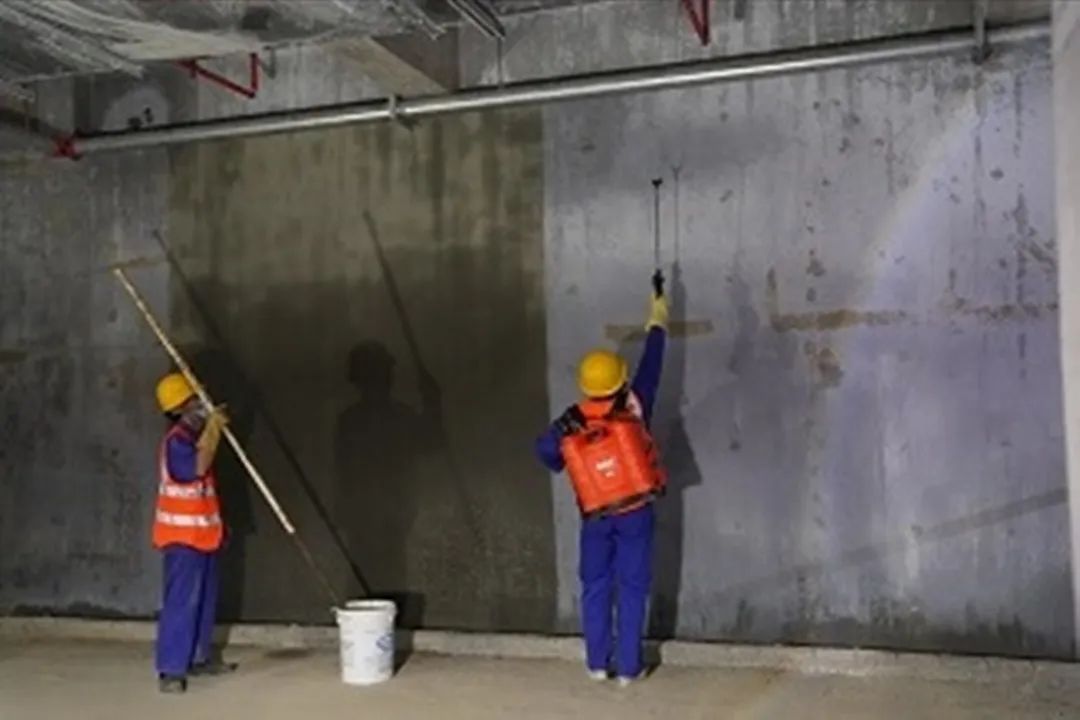

内掺法使用“水泥基渗透结晶型防水剂”，在防水混凝土拌制过程中，作为外加剂按一定比例掺入；外涂法使用“水泥基渗透结晶型防水涂料”，在混凝土浇筑成型后，作为防水涂层均匀涂刷在面层。

裂缝自修复材料，特别是外涂法使用时，看上去好像也是外层附加防水层，但是和传统柔性防水层有本质区别，裂缝自修复材料渗透至混凝土内部水化结晶，简称“渗透结晶”，愈合裂缝的同时也成为混凝土的组成部分，真正和结构同寿命。

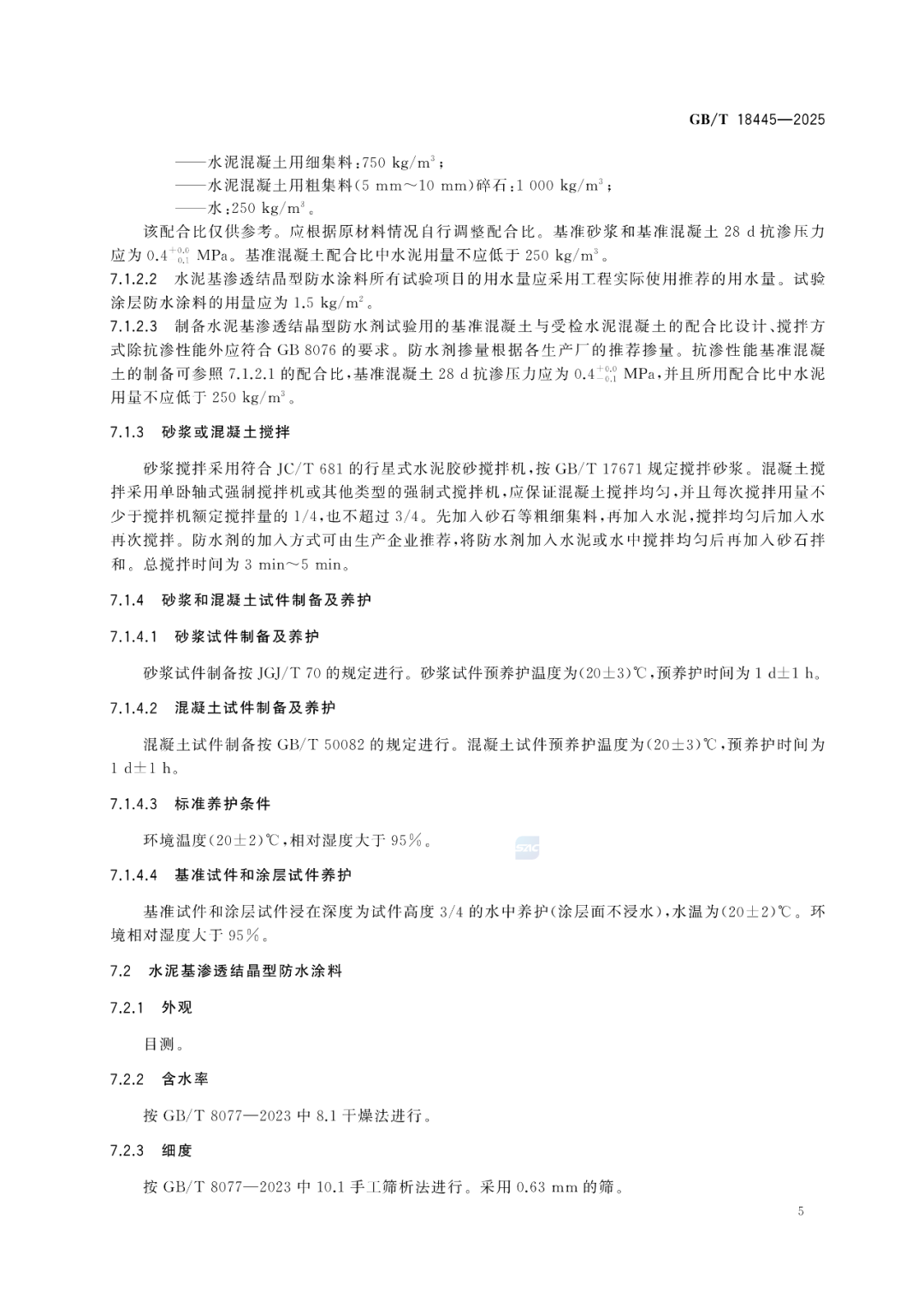

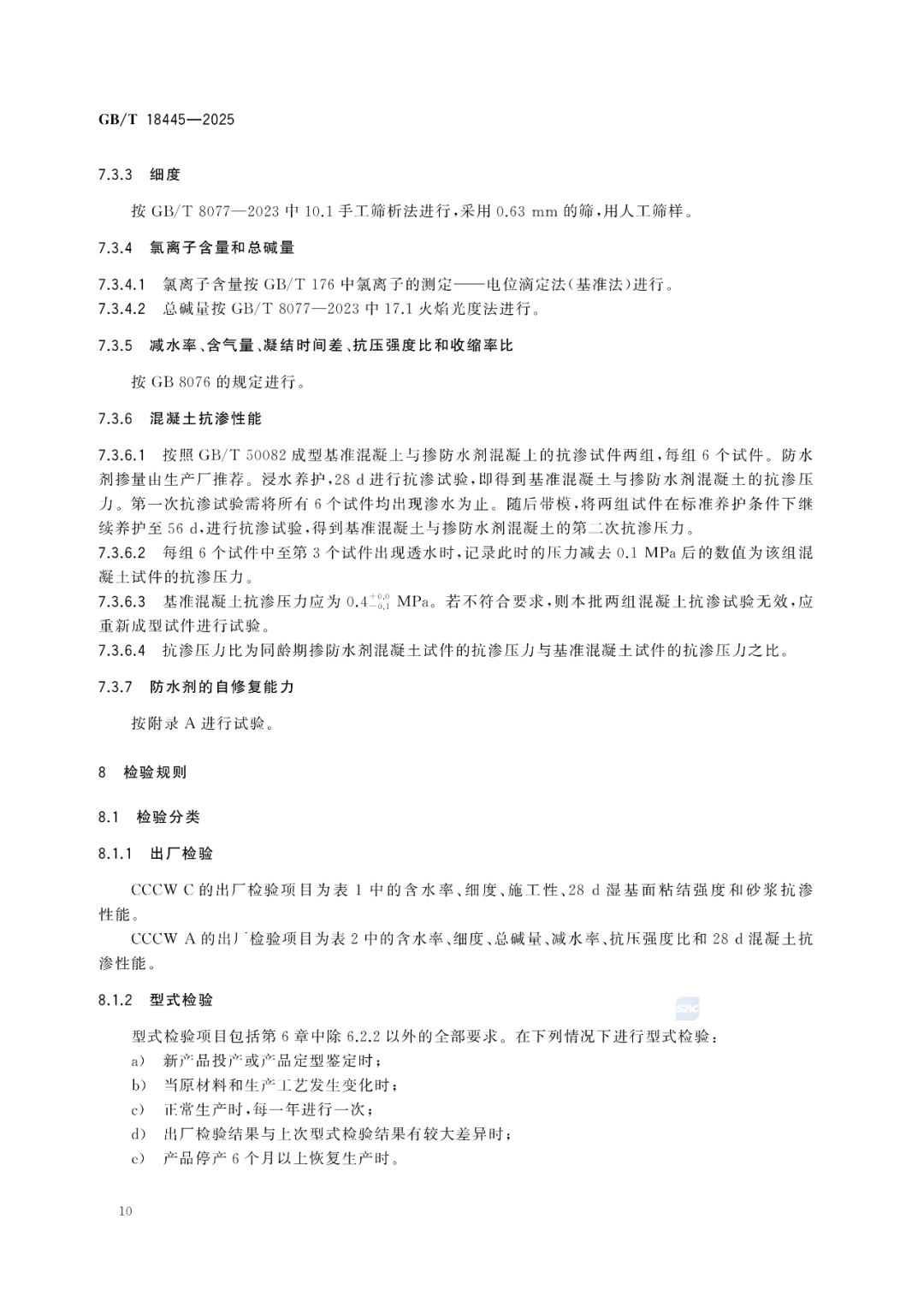

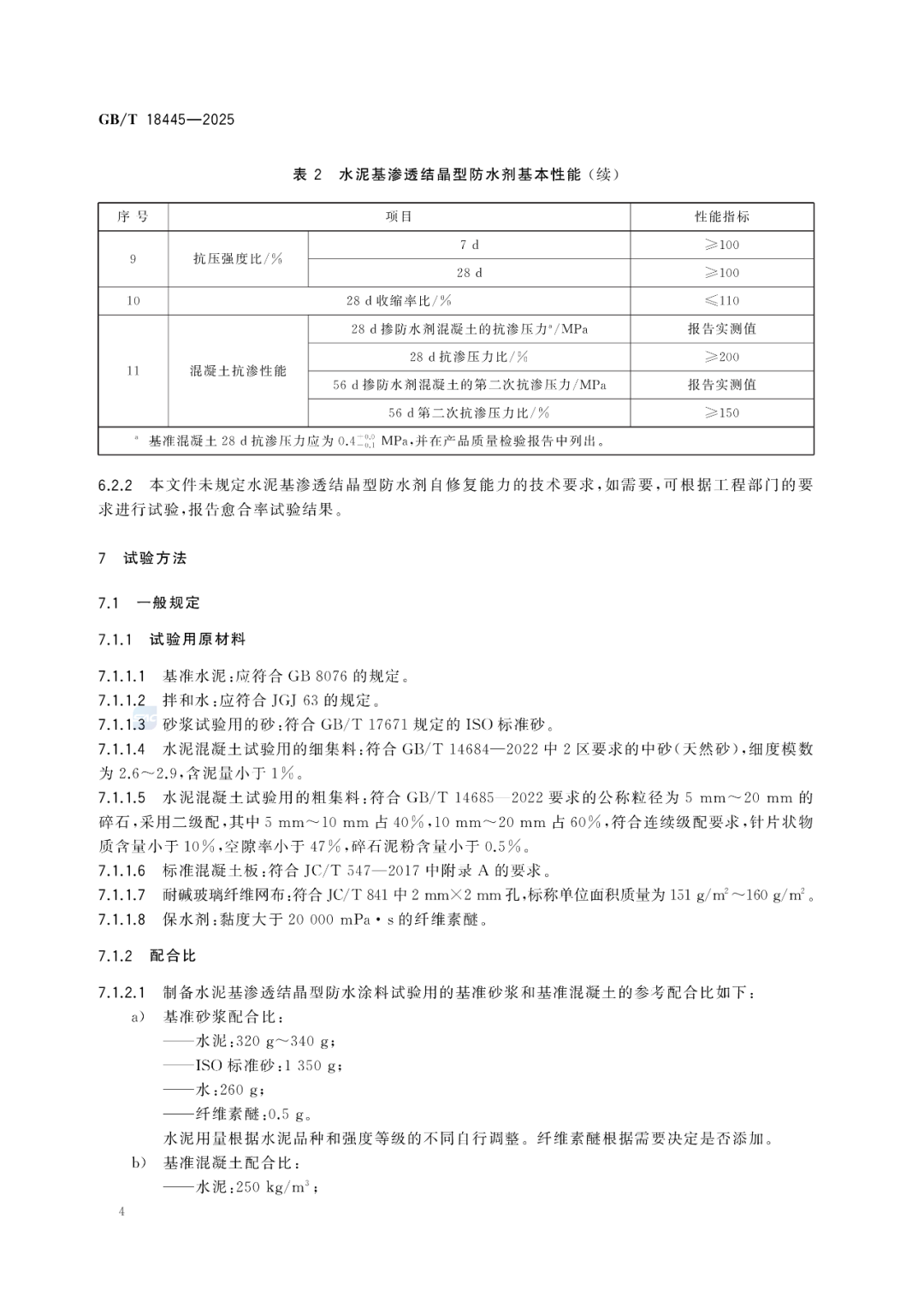

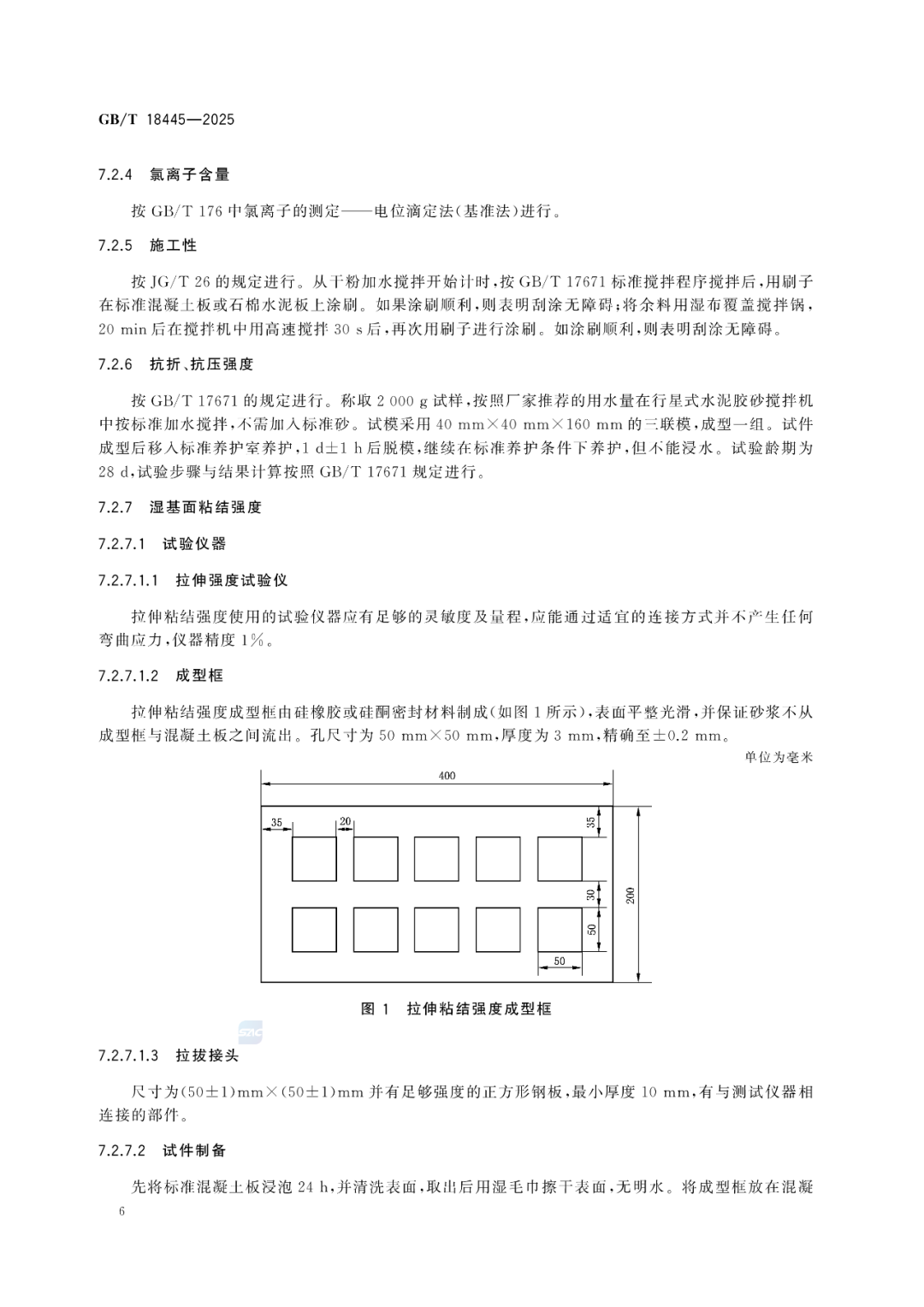

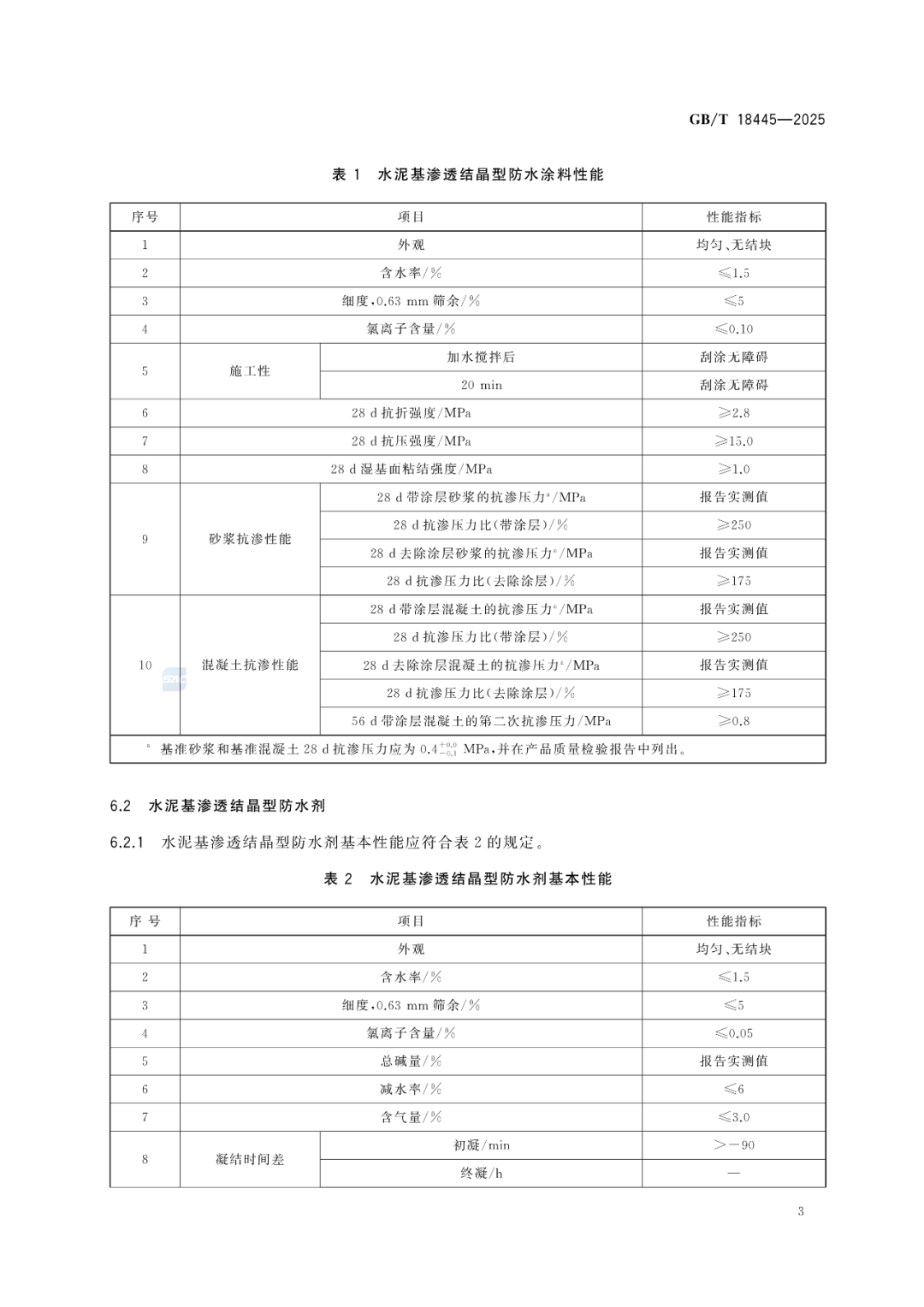

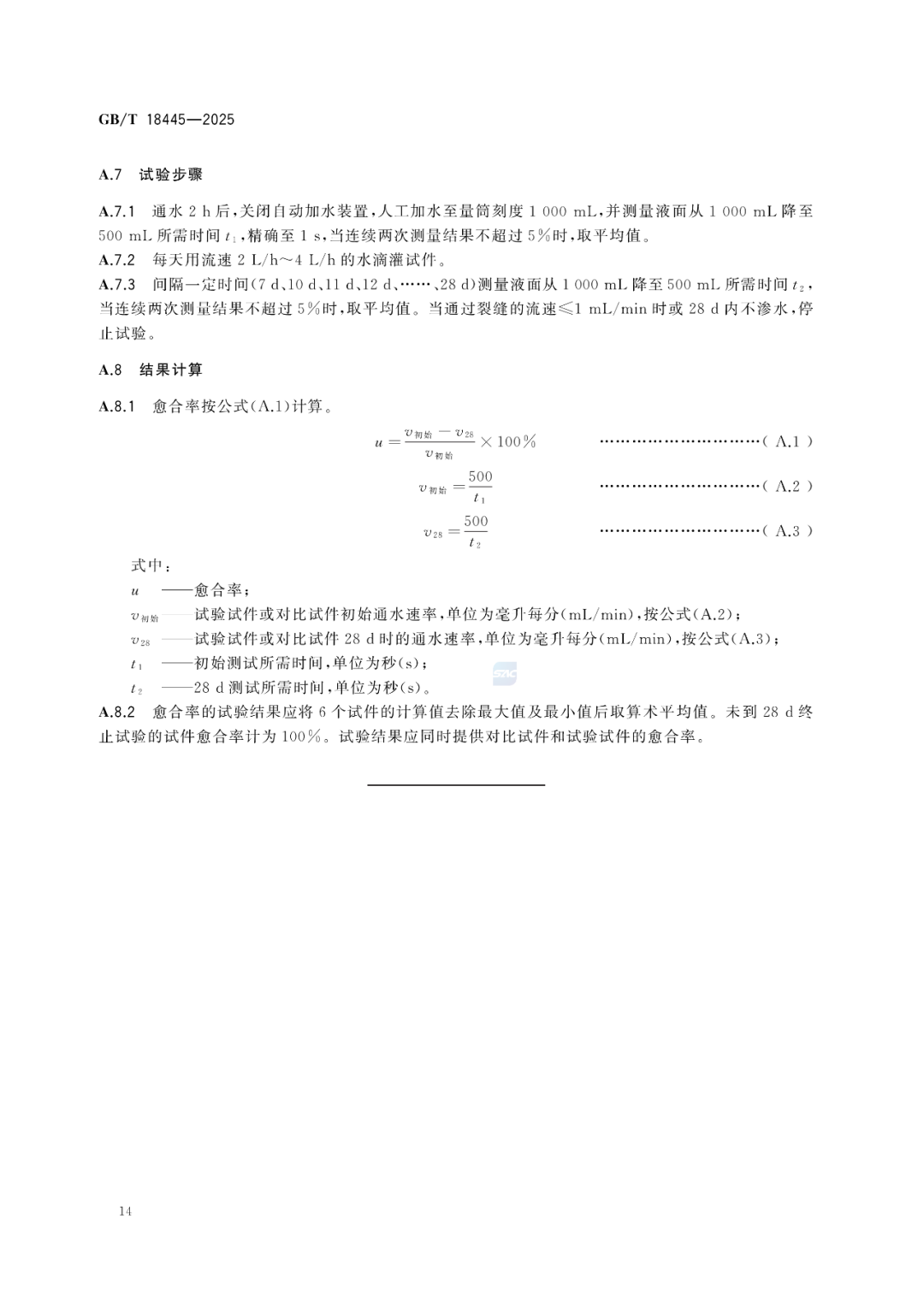

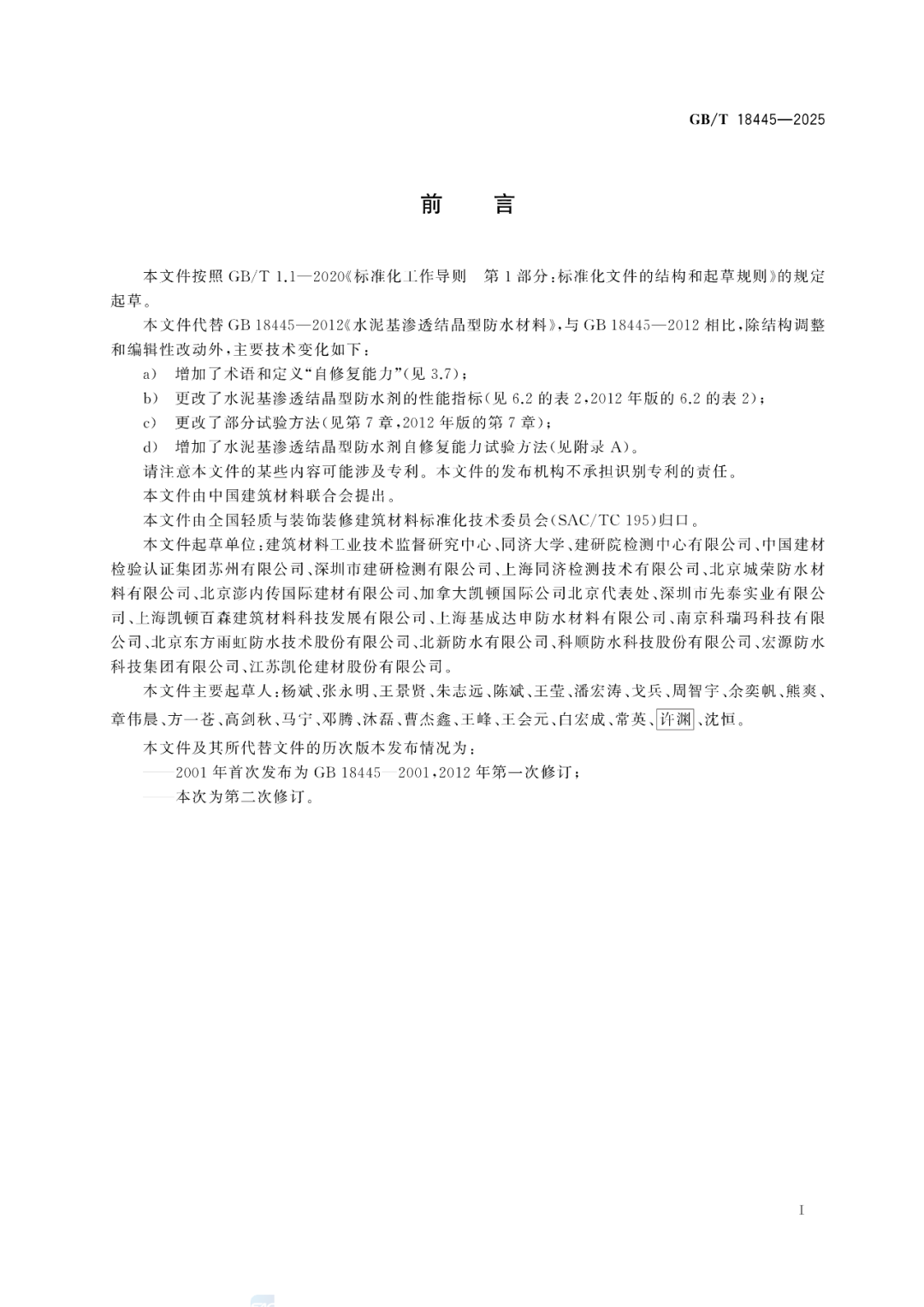

近年来，以渗透结晶材料为代表的混凝土裂缝自修复材料已广泛应用，逐渐成为混凝土结构自防水体系的一个标准配制。
